一、概述

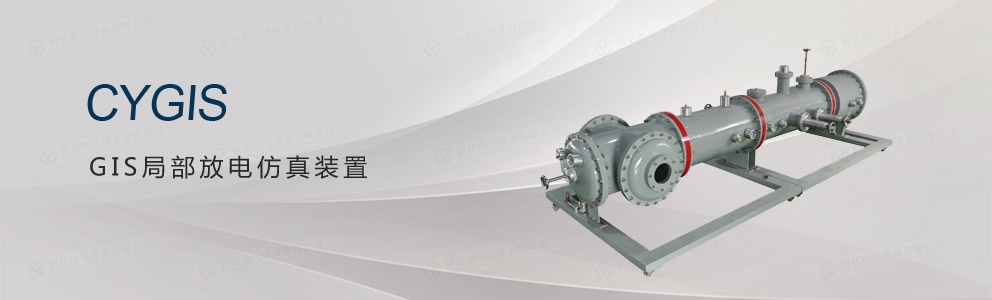

隨著我國電力工業的發展，對電力設備的局部放電研究的要求越來越高，也越來越精準和量化。GIS局部放電仿真裝置就是我公司為滿足這種市場需求，在GIS試驗變壓器基礎上研制而成的局部放電模擬仿真科研設備。本產品具有體積小、重量輕、不受氣候變化的影響、用戶使用方便、電暈極小等優點。是電力系統局放試驗、科研、教學所必需的設備。
二、成套裝置結構
本裝置主要由無局放高壓套管、SF6氣體絕緣罐、高頻探頭、放電模型、外接高壓套管等部分組成。局部放電模擬試驗能用局放儀的測量方法，也能用高頻的測量方法。其即能做SF6氣體絕緣罐里局部放電模擬試驗，也能做空氣中局部放電模擬試驗。
三．主要技術參數
1. SF6氣室額定輸入電壓：100kV
2. 空氣氣室額定輸入電壓：90kV
3. 額定工作頻率：50 Hz
4. 相數：單相
5. SF6氣室絕緣介質：SF6氣體
6. 空氣氣室絕緣介質：空氣
7. 充氣壓力：0.35MPa
8. 充氣溫度：25℃
9. 補氣壓力：< 0.25MPa
10. 年泄漏率：≤1%
